사물인터넷(IOT)기반 자동화 시스템개발 65일차(오후)_PLC

(수업일 2023.01.04.)



---

PLC



(255Page)



(257Page)

코드압축파일 (암호: mycatdid0.tistory.com)

230104_145456_P256_카운터종류.zip

0.32MB







(XP-Builder)



교차로 그리기

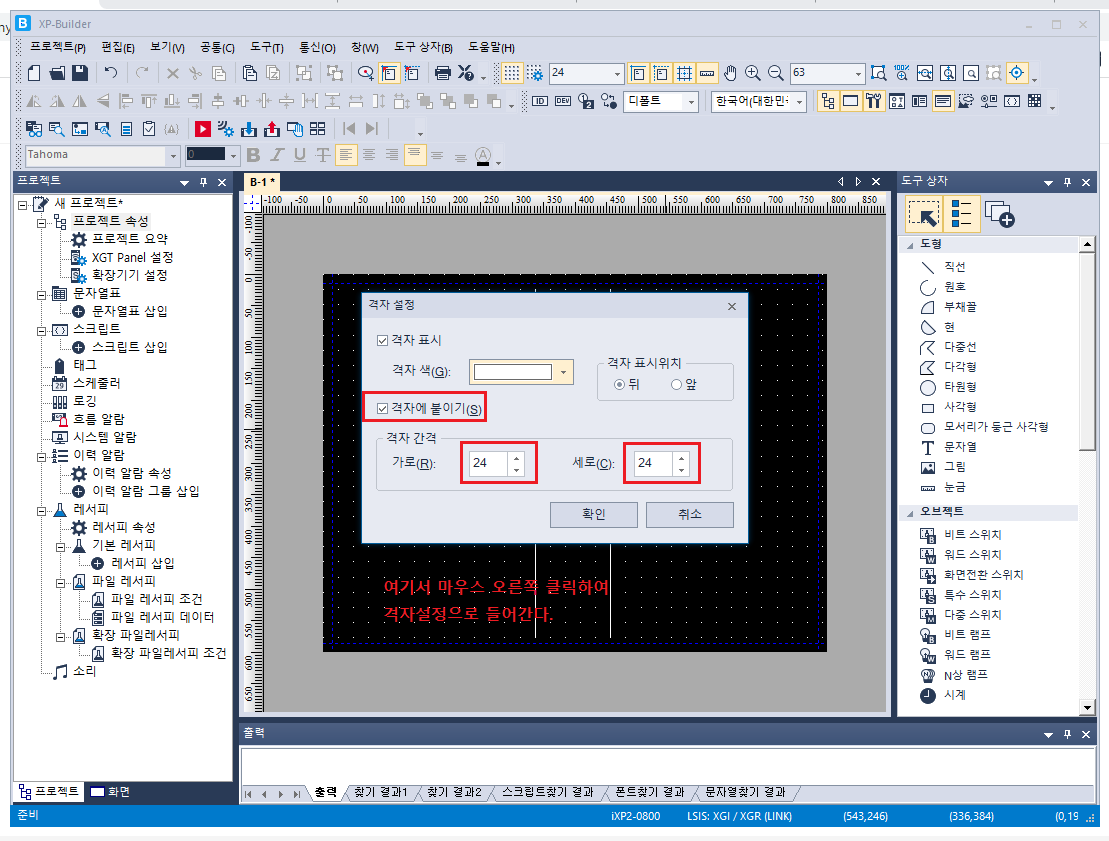

사거리를 직선으로 그리기 위해서 격자를 설정한다.

사거리를 그린다.



사거리를 그리고 나서는 격자를 해제한다.

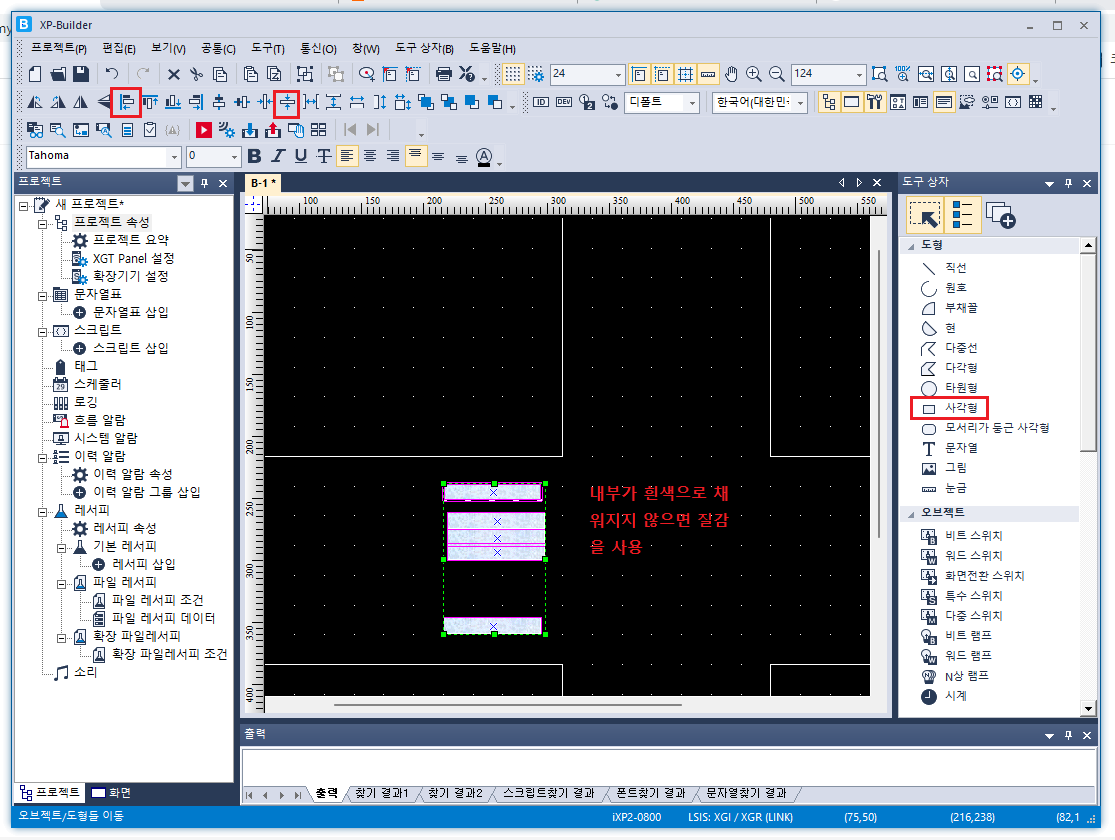

횡단보도를 그린다.

간격을 동일하게 맞추어 횡단보도를 만들고, 회전하여 사거리에 붙인다.

선과 사각형을 사용하여 도로를 그린다.

그룹을 설정하고 복사를 해도 된다.

4거리 교차로 완성



(405Page 과제)
